某型動車組在運營過程中，多次發生因空調連接器故障報出“主變壓器三次側接地”故障，故障單元空調無法使用，影響動車組運營效率及乘客舒適度。
1、故障檢查
故障發生時，動車組1單元主斷路器跳斷。斷開3車空調電源1,2空氣開關，按壓複位按鈕複位後主斷路器可以正常閉合。檢查發現3車空調裝置室外風機的接觸器輸出端對地絕緣阻值為。。進一步檢查發現冷凝風機連接器插座處U相接地。
對連接器進行拆解檢查，發現連接器內部絕緣體的八位與D位之間存在短路痕跡，連接器尾部密封膠狀態良好，外觀未見異常。去除連接器尾部密封膠，並再次進行絕緣測試，發現連接器內部絕緣體的八位與D位之間仍導通。將插針退出連接器，在連接器內部絕緣體八位、D位退出的電線上發現有水跡。將連接器的外殼去除，發現連接器內部絕緣體的八位與D位之間存在擊穿現象(圖1)。進一步拆解連接器，發現密封橡膠圈存在壓痕，分析為裝配不到位導致橡膠圈壓偏。

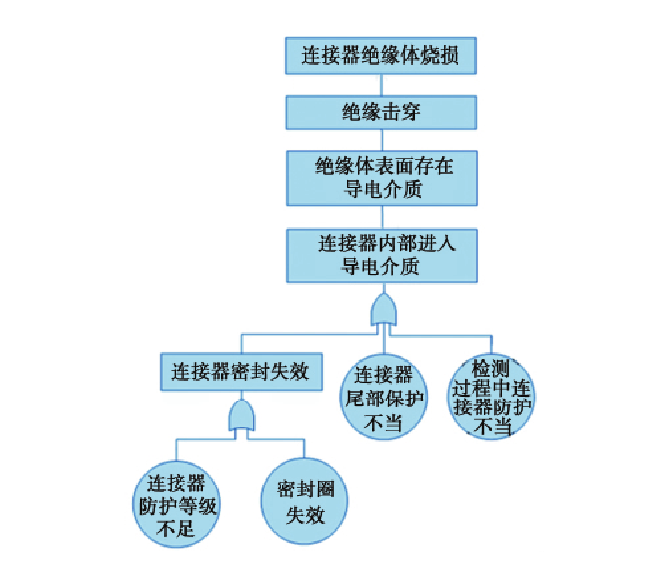

連接器絕緣體燒損失效模式如圖2所示。連接器分解檢查及地麵故障複現試驗表明，連接器絕緣體燒損故障原因為密封橡膠圈裝配不到位導致橡膠圈壓偏，密封失效。
2、原因分析
2.1原理分析
空調接地檢測原理如圖3所示。空調裝置內部通過送風機用逆變器給室外冷凝風機(C'. F)提供電源，同時車輛設置三次側接地檢測回路對單相AC 400 V負載進行檢測，當中間連接器發生接地故障時，報“主變壓器三次側接地”故障。
高壓供電三次側接地檢測原理如圖4所示。在動車組三次側負載和幹線的正負端任何一端接地的情況下，三次側接地檢測電路中變壓器(URT)電壓達到100 V時，UR3繼電器線圈勵磁動作，其常開觸點閉合，進而使得URR3-1、URR3-2繼電器線圈勵磁，控製車輛的主斷路器斷開，並通過信息控製裝置報出“主變壓器三次側接地”故障。
2.2連接器結構分析

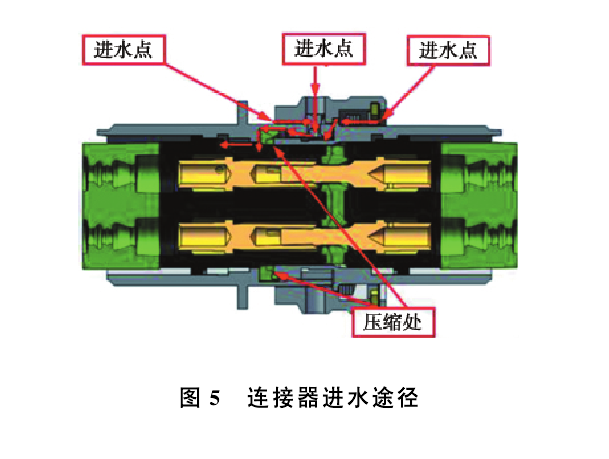

空調室外風機連接器由插頭和插座組成。插頭由殼體組件、絕緣體組件、封線體、卡爪、插針、連接螺帽等零件組成，插座由方盤殼體、殼體密封圈、絕緣體組件、封線體、插孔組件等零件組成。根據連接器拆解情況分析，壓縮處密封墊壓偏後密封不良，同時有水淋在連接器上，水從連接器插頭、插座對接麵進入，導致插針間短路、接地。圖5為連接器進水途徑。
綜合分析連接器短路故障，原因是個別連接器尺寸控製不嚴，累計誤差超出使用要求，使密封墊被壓偏，運用過程中水侵入導致冷凝風機電源線U相接地。
3、防範措施
(1)對在線運用的連接器進行絕緣性能檢查，並在連接處增加膩子防護，此方案可有效防止水進入內部。
(2)優化連接器與防水性能相關的關鍵尺寸及各關鍵尺寸公差，提高設計密封性能。
(3)識別關鍵尺寸，在後續生產過程中加強管控。
(4)對未進行尺寸優化的連接器進行全檢，以確定後續抽檢比例及防水試驗方法。
(5)連接器原材料入庫環節增加防水性能試驗的抽查。
4、結束語
動車組空調連接器短路引起的主變壓器三次側接地故障，影響了動車組所屬單元的牽引供電係統。本文通過對空調連接器短路原因進行分析，提出了防範措施，效果明顯，減少了空調連接器短路引起的主變壓器接地故障，確保了行車安全。
