根據對連接器端子夾緊力的影響因素分析可知:①端子在低溫下使用時，常用材料及常用端子結構可滿足使用要求。②端子在高溫下使用時，常用材料的應力釋放造成的夾緊力衰減，使夾緊力不能滿足電性能使用要求。
由以上分析提出兩種解決高溫下端子夾緊力衰減的設計方案:彈性結構二次夾緊方案和箱體結構二次夾緊方案。
2.1彈性結構二次夾緊方案
該方案是根據對連接器端子的應力釋放分析提出的降低應力釋放、提供穩定夾緊力的方案。該方案可解決高溫下應力釋放造成的端子夾緊力衰減問題(該方案已獲專利授權，專利號:ZL201420203015.3 ):由於常用端子材料在高溫環境下，使用過程中的應力衰減造成的夾緊力衰減會導致電性能降低，考慮將端子上提供夾緊力的彈性結構部位增加廉價材料(保證應力釋放率低而不需要高導電性能)構成的二次夾緊彈性結構，從而保證端子在高溫環境下使用時提供穩定的夾緊力。

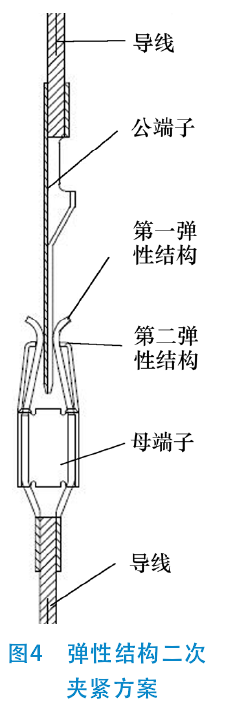

如圖4所示，該方案的第一彈性結構與常規方案的彈性結構具有相同的工作原理一一通過母端子的彈性結構夾緊公端子頭部，使電路導通，彈性結構由母端子在衝壓成型過程中同時成型，與母端子的材料一致，一般為銅合金材
料。該方案增加了第二彈性結構，附著在母端子主體外部，材料為不鏽鋼，對第一彈性結構進行二次夾緊。總體夾緊力由第二彈性結構決定(圖4)。不鏽鋼材料可在高達200 0C的環境溫度作用下保證夾緊力穩定，解決了高溫作用下端子夾緊力衰減的問題，且不鏽鋼材料的價格低於銅合金。
2.2箱體結構二次夾緊方案
采用彈性結構二次夾緊方案可有效解決高溫環境下端子夾緊力衰減問題，但由於衝壓回彈現象對二次夾緊結構精度的影響，往往使夾緊力達不到設計要求的數值。一般的解決辦法是利用尺寸補償法解決此問題，但當產品規格較小時，尺寸補償法無法達到預期效果。

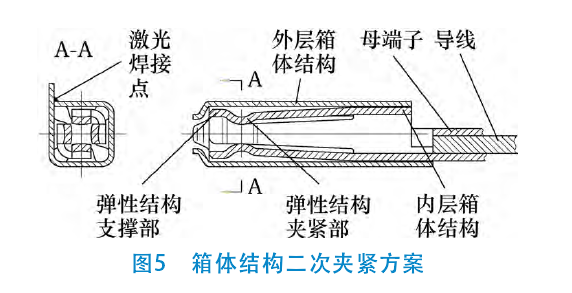

針對端子規格較小(小於2.8)的情況，提出箱體在線激光焊接二次夾緊方案(該方案已獲專利授權，專利號:ZL201621287677.9):如圖s所示，該方案由內外兩層材料組成，內層材料為導電性能良好的銅合金，由內層箱體結構、彈性結構夾緊部、彈性結構支撐部組成;外層材料為應力釋放性能良好的不鏽鋼，通過衝壓方法形成外層箱體結構包裹在內層箱體結構和內層彈性結構的四周。內層彈性結構由連接在內層箱體上的z對彈片形成的彈性結構夾緊部和彈性結構支撐部組成。彈性結構夾緊部的作用相當於常規方案的彈性結構，用於夾緊公端子頭部，實現電路導通。外層箱體結構通過作用於彈性結構支撐部完成對彈性結構夾緊部的二次夾緊。外層箱體結構的衝壓接口部位設置有激光焊接點，使此種方案可使外層箱體結構通過在線激光焊接的方法解決衝壓回彈問題。
